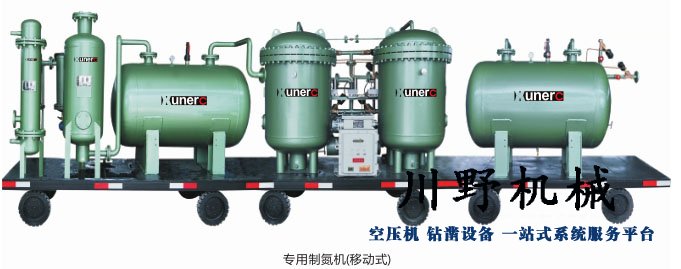

专用制氮机(移动式)
发布时间:2020-03-19 14:40:33浏览次数:
![](/uploads/allimg/200319/1-200319143U0641.jpg)
变压吸附(Pressure Swing Adsorption,简称PSA)是一种先进的气体分离技术,自60年代末70年代初在国外得到迅速的发展,其原理是利用分子筛对不同气体分子“吸附”性能的差异而将气体混合物分开,它是以空气为原料,利用一种高效能、高选择的固体吸附剂对氮和氧的选择性吸附的性能把空气中氮和氧分离出来。
目前在制氮领域内使用较多的是碳分子筛。分子筛对氧和氮的分离作用主要基于这两种气体在分子筛表面的扩散速率不同,碳分子筛是一种兼具活性炭和分子筛某些特性在碳基吸附剂。碳分子筛具有很小微孔组成,孔径分布的0.3nm~1nm之间。较小直径的气体(氧气)扩散较快,较多进入分子筛固相,这样气相中就可以得到氮的富集成分。一段时间后,分子筛对氧的吸附达到平衡,根据碳分子筛在不同压力下对吸附气体的吸附量不同的特性,降低压力使碳分子筛解除对氧的吸附,这一过程称为再生。变压吸附法通常使用两塔并联,交替进行加压吸附和解压再生,从而获得连续的氮气流。
![](/uploads/allimg/200319/1-200319144000196.jpg)
![](/uploads/allimg/200319/1-200319144000196.jpg)

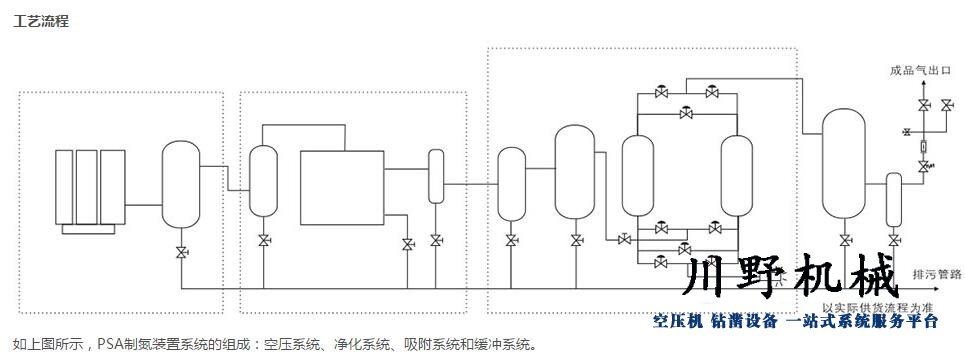

空压系统:空气由压缩机压缩到额定标准,为制氮系统提供持续稳定气流及压力。
净化系统:压缩空气经过冷干机及过滤器除去水、油份和尘埃,为后级变压吸附提供结净的空气源。
吸附系统:装有专用碳分子筛的吸附塔共有A、B二只,当洁净的压缩空气进入A塔入口端经碳分子筛向出口端流动时,O 2 、CO 2和H 2 0被其吸附,产品氮气由吸附塔出口端流出。经一段时间后,A塔内的碳分子筛吸附饱和。这时,A塔自动停止吸附,压缩空气流入B塔进行吸氧产氮,并对A塔分了筛进行再生。
缓冲系统:氮气进入缓冲罐进行缓冲储存。
技术特点
1、采用先进的不等式均压流程,直接降低压缩空气消耗;
2、先进的内部构件,气流分布均匀,减轻气流高速冲击;
3、与国内外著名的碳分子筛厂家合作,可根据用户工况选配最节能的产品;
4、最可靠的气源处理方式,保证碳分子筛的吸附效率与使用寿命;
5、先进的填装技术,使碳分子筛装填更加均匀密实,磨擦系数降低到最低点,提高整机长期运行的可靠性;
6、采用先进的气缸自动压紧技术,碳分子筛发生缺量时发出报警信号,杜绝碳分子筛粉化;
7、不合格氮气自动放空装置;
8、选配著名品牌的阀门、元器件对用户产品品质保证,保证氮气产量、纯度、压力长期稳定;
9、友好的人机界面,操作方便;
![](/uploads/allimg/200319/1-200319144026457.jpg)
![](/uploads/allimg/200319/1-200319144026457.jpg)
