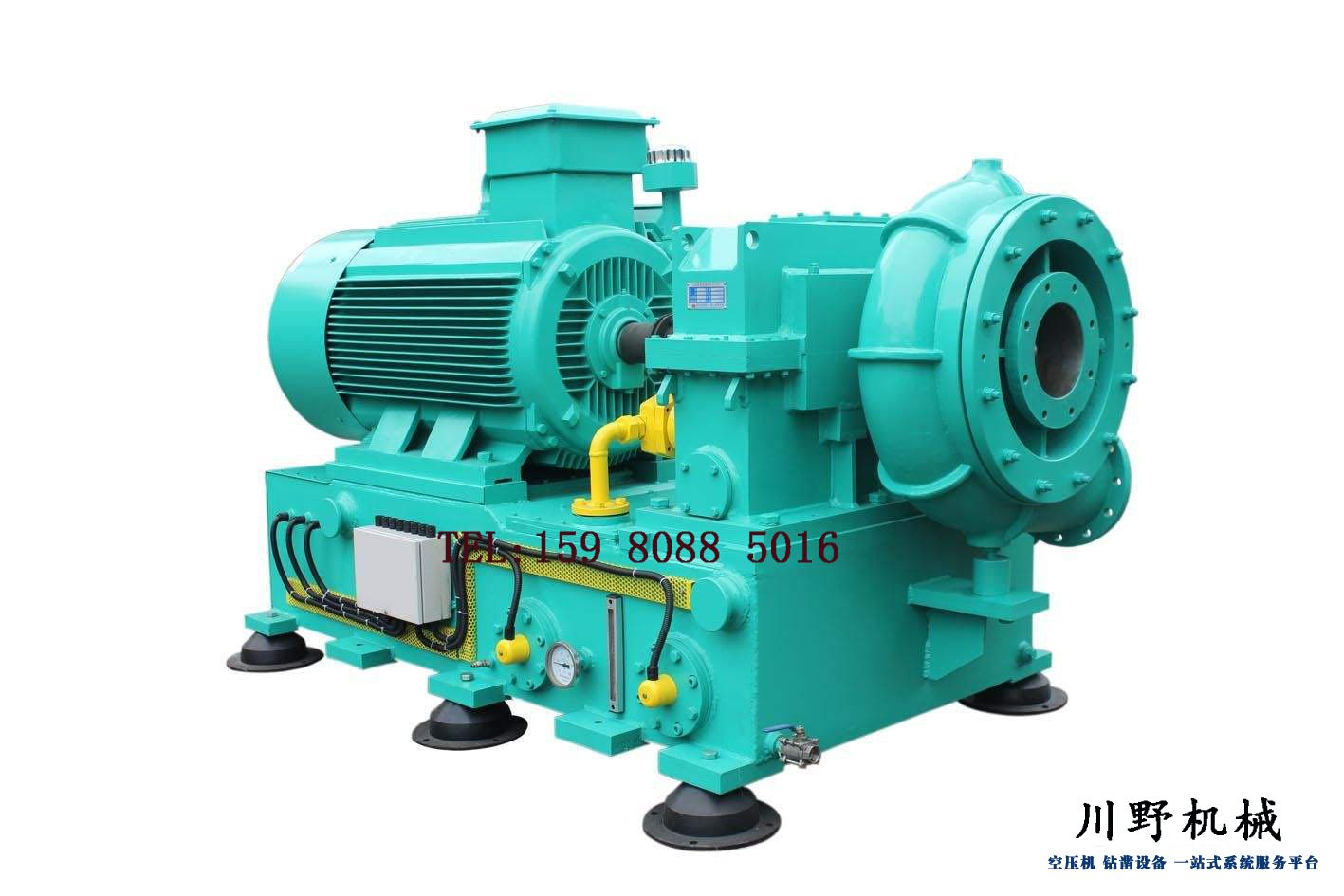

单级高速离心式鼓风机采用整体组成撬结构型式。本体主要由压缩机（IGV、扩压器、蜗壳、转动部件、密封等组成）、齿轮增速箱、驱动系统（电机+联轴器及其护罩）、润滑油路兼底座系统等组成。 采用世界上著名的美国CN公司Agile叶轮机械专业软件设计，行业内专家精心设计的后弯三元流叶轮并经全粘CFD分析，以确保压缩机效率高、工况范围宽等特点。 采用国际先进的转子动力学及轴承设计软件DyRoBeS，使用有限元设计分析软件对核心零部件叶轮进行强度、刚度、模态、热应力等全面分析，确保转子长期稳定运行。
产品型谱参数
|
主要应 用行业 |
平台 |
产品型号 |
流量m3/min |
職工况点 |
压比 |
|
ZQlt 生雖 |
1 |
KCA100-1.7 KCA150-1.9 |
80-125 |
Q=100m3/min Tin = 25°C |
1.7 ~1.9 |
|
2 |
KCA150-1.7 |
130 〜200 |
Q=150m3/min Tin = 25°C |
1.7 ~1.9 |
|
|
3 |
KCA250-1.7 |
205-320 |
Q=250m3/min Tin = 25°C |
1.7-1.9 |
|
|
4 |
KCA450-1.7 |
330〜520 |
Q=450m3/min Tin = 25°C |
1.7-1.9 |
|
|
5 |
KCA750-1.7 |
540-850 |
Q=750m3/min Tin = 25°C |
1.7 〜1.9 |
|
|
6 |
KCA1200-1.7 |
880 〜1400 |
Q=1200m3/min Tin = 25°C |
1.7 ~ 1.9 |
|
主要应 用行业 |
平台 |
产品型号 |
流量m3/min |
雛工况点 |
压比 |
|
电厂脱 鎌硝
|
la |
KCA100-2.9 |
80-125 |
Q=100m3/min Tin=25°C |
1.95-2.9 |
|
2a |
KCA150-2.9 |
130-200 |
Q=150m3/min Tin=25°C |
1.95〜2.9 |
|
|
3a |
KCA250-2.9 |
205-320 |
Q=250m3/min Tin=25°C |
1.95-2.9 |
|
|
4a |
KCA450-2.9 |
330-520 |
Q=450m3/min Tin=25°C |
1.95-2.9 |
|
|
5a |
KCA750-2.9 |
540-850 |
Q=750m3/min Tin=25°C |
1.95-2.9 |
|
|
6a |
KCA1200-2.9 |
880 ~ 1400 |
Q=1200m3/min Tin=25°C |
1.95-2.9 |
