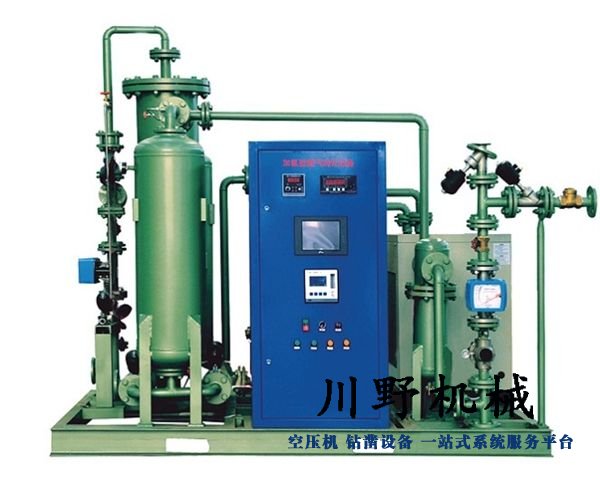

加氢氮气纯化设备
发布时间:2024-05-17 14:52:56浏览次数:
![](/uploads/allimg/200323/1-200323141615239.jpg)
工艺原理:
加氢脱氧装置以普氮为原料,经加氢催化除氧、冷却、吸附干燥,再经过滤除去氮气中的杂质、水气和尘埃,获得高纯度氮气,除氧原理为:H2+O2→H2O。
加氢氮气纯化设备技术指标:
处理气量:10-500Nm3/h
原料氮气纯度:≥99.5%
产品氮气纯度:99.9995% O2≤5ppm H2:微量
露点:≤-60℃
产品氮气出口压力:0.1~0.6Mpa

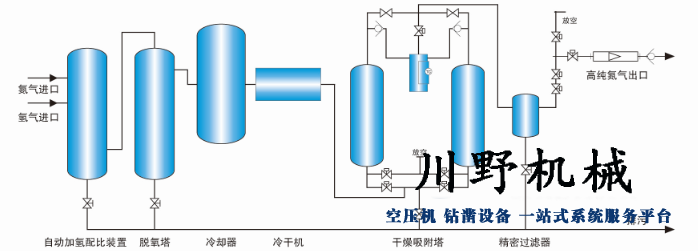

工艺流程图:
![](/uploads/allimg/200323/1-20032314164K62.png)

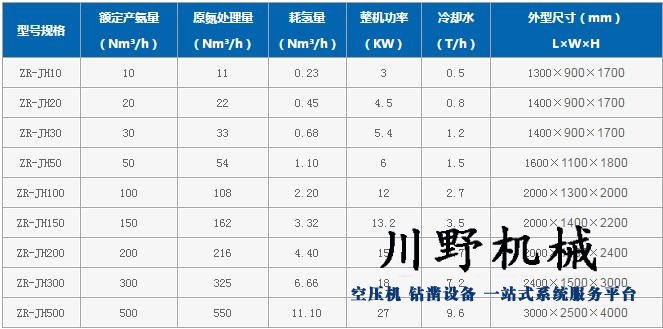

加氢氮气纯化设备主要技术参数表:
![](/uploads/allimg/200323/1-200323141FO15.jpg)
